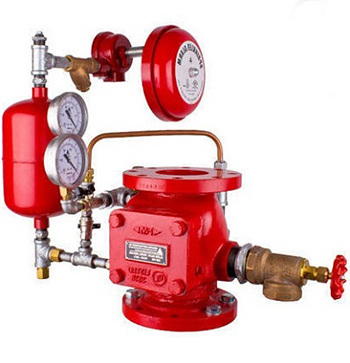

Van báo động Alarm Valve Hàn Quốc

I. Giới thiệu, van báo động Hàn Quốc là gì?

Van báo động Hàn Quốc là một thiết bị không thể thiếu trong các hệ thống phòng cháy chữa cháy, chúng có nhiệm vu cảnh báo khi hệ thống xảy ra sự cố hỏa hoạn. Chức tương tự như van một chiều báo động, nhận biết máy bơm nước PCCC hoạt động khi áp lực nước đi qua van. Nhiệm vụ phát tín hiệu kêu chuông cảnh báo khi có cháy hỏa hoạn xảy ra.
Van báo động Korea được công ty chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất của Wonil Industry Hàn Quốc, đạt được chứng nhận Q-Mark (KFI), sản phẩm giải pháp công nghệ an toàn Hàn Quốc lần thứ nhất, giải thưởng an toàn Hàn Quốc lần thứ 14.

II. Thông số kỹ thuật và catalogue van báo động Hàn Quốc

Download catalogue: Catalogue Van báo động Alarm Valve Hàn Quốc

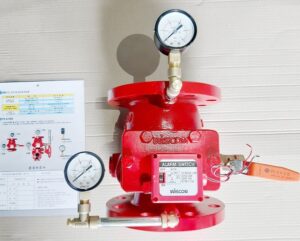

III. Hình ảnh van báo động Hàn Quốc

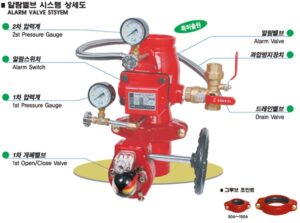

IV. Cấu tạo van báo động Hàn Quốc

Van báo động Hàn Quốc có cậu tạo gồm bốn bộ phận: thân van, đồng hồ áp suất, chuông nước, công tắc áp suất .

1. Thân (Body)

Thân van được làm từ vật liệu gang dẻo Gc200, cấu tạo dạng van một chiều, thiết kế hệ thống ống dẫn nước đi qua thiết bị báo động với đồng hồ áp suất

2. Đồng hồ áp suất (Pressure Gauges)

Đồng hồ áp suất làm từ vỏ thép chân đồng, có chức năng đo áp suất chênh lệch giữa alarm valve đến đầu phun Spinkler dẫn tới áp lực từ máy bơm đi qua van báo động.

3. Chuông báo (Water alarm bell)

Chuông báo được từ thép phủ sơn màu đỏ epoxy, có chức năng tạo ra âm thanh lớn keng keng để cảnh bảo khi có sự cố cháy xảy ra.

4. Công tắc áp suất (Pressure switch)

Công tắc áp suất được làm từ nhiều hợp kim khác nhau inox, đồng, nhựa, có chức năng báo hiệu khi dòng nước và chênh lệch áp suất hệ thống ống. Nó gửi tín hiệu thống báo cho người vận hành biết hệ thống đang hoạt động bằng tín hiệu đóng và mở on off.

V. Nguyên lý hoạt động van báo động Hàn Quốc

Đầu phun Spinkler được kết nối với hệ thống của van báo động Hàn Quốc. Khi có cháy xảy ra kích hoạt máy bơm, bơm nước vào hệ thống. Khi dòng nước đi qua van báo động là dạng van một chiều được mở ra nhờ áp lực cho nước đi qua. Lúc này nước được chia nhánh đi vào các thiết bị công tắc áp lực, đồng hồ áp suất và chuông báo. Nước đi vào hệ thống chuông giúp chuông phát ra âm thanh, nước đi vào hệ thống công tác áp lực chuyển từ đóng sang mở, nước đi vào đồng hồ áp suất đo áp lực nước hệ thống.
