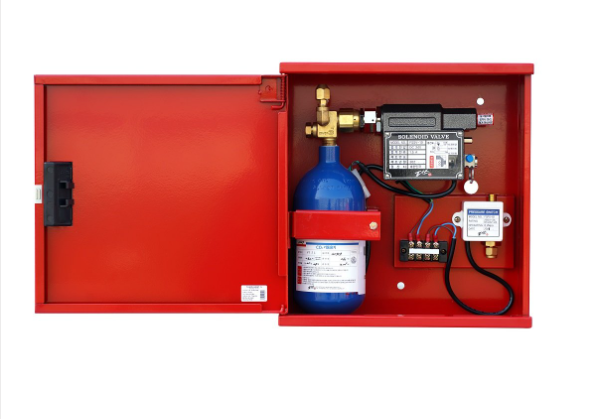

Tủ kích hoạt 1L

Đặc tính của tủ kích hoạt 1L

• Tủ kích hoạt 1L bao gồm bình khí kích hoạt, van điện từ, công tắc áp lực khí xả.
• Tủ được lắp ráp hoàn thiện tại nhà máy trước khi đến tay các nhà phân phối.
• Ngoài ra, tủ còn sử dụng trong hệ thống SNS IG-100, SFS FM200 nên rất an toàn cho con người.

Mô tả về tủ kích hoạt 1L

• Tủ kích hoạt 1L STV-P1L được sử dụng để kích hoạt hệ thống chữa cháy tự động bằng khí. Tủ kich hoạt 1L STVP1L có thể được sử dụng để kích hoạt van kích hoạt bằng áp bình FM-200, hoặc van chọn vùng, đồng thời kích hoạt báo động xả khí qua công tắc áp lực.
• Tủ kích hoạt 1L bao gồm bình CO2 kích 1L 0.65kg, van điện từ, và công tắc áp lực khí xả.
• Tủ kích hoạt được đặt trong vỏ hộp thép và lắp ráp hoàn thiện tại nhà máy.

Cấu tạo của tủ kích hoạt 1L

Van điện tử kích hoạt

• Van điện từ được sử dụng để kích hoạt bình kích.
• Van điện từ là một thành phần của tủ kích hoạt và được điều khiển thông qua tín hiệu điện từ tủ điều khiển báo cháy (được cung cấp riêng) khi phát hiện có cháy.
• Van điện từ đi kèm với cần nhấn sử dụng để kích hoạt khẩn cấp bằng tay trong trường hợp hệ thống điều khiển điện bị lỗi.

Bình kích hoạt

• Bình kích hoạt là một thành phần của tủ kích hoạt, được nạp 0.65kg khí CO2.
• Áp lực khí từ bình kích được sử dụng để kích hoạt van kích hoạt bằng áp bình FM-200, hoặc van chọn vùng.
• Bình kích bao gồm van đầu bình, được kích hoạt xả khí bằng van điện từ.
• Trên van đầu bình kích, có trang bị van xả áp an toàn để bảo vệ bình kích và van đầu bình khỏi bị hư hại khi áp suất trong bình tăng quá mức.

Công tắc áp lực xả khí

• Công tắc áp lực khí xả được dùng để kích hoạt báo xả khí đến hệ thống báo cháy.
• Được kết nối với van chọn vùng hoặc đường ống xả bằng ống đồng hoặc ống mềm chịu áp.
• Khi khí chữa cháy được xả đến van chọn vùng hoặc đường ống đồng thời sẽ kích hoạt công tắc áp suất tác động.
