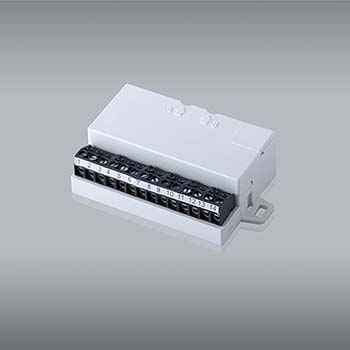

Module điều khiển 1 ngõ ra UniposFD7203R

Module điều khiển 1 ngõ ra FD7203R
Module điều khiển ngõ ra được dùng để điều khiển các thiết bị ngoại vi (ví dụ: điều khiển van xả, quạt hút khói …), sử dụng trong hệ thống báo cháy địa chỉ IFS7000 bằng rơ le NO/NC (tiếp điểm đóng hoặc mở mặc định do người dùng lựa chọn bằng jumper)
FD7203R được đặt trong một hộp nhựa để tiện sử dụng khi lắp đặt. Cầu đấu nằm phía ngoài hộp để dễ nhận biết và thuận tiện khi sử dụng.
Được tích hợp sẵn 02 bộ cách ly (isolator) chống ngắn mạch – 1 trên loop tín hiệu và 1 trên loop nguồn. Có 02 đèn le chỉ thị tình trạng hoạt động.
THÔNG SỐ KỸ THUẬT

Ngõ ra

2

· Ngõ ra báo cháy 1 rơ le thông thường

1A/30VDC; 0.5A/125VAC

· Nguồn cấp dòng ổn định

(12-30) VDC/1A

Nguồn điện áp

· Của loop tín hiệu

(15-30)VDC

· Của loop nguồn

(12-30) VDC

Giá trị dòng khi ở trạng thái kích hoạt

· Của loop tín hiệu

3mA

· Của loop nguồn

Lên tới 1A

Cấp độ bảo vệ

IP50

Dải nhiệt độ vận hành

-10oC – 55oC

Độ ẩm tương đối

(93+/-3)% tại 40oC

Kích thước (gồm đế)

92x50x26mm

Trọng lượng (gồm đế)

0.065kg
