Hướng dẫn đấu nối thiết bị vào tủ báo cháy Hochiki địa chỉ (Firenet)

Nếu bạn chưa biết thì tủ FireNet Hochiki được sản xuất dựa theo tiêu chuẩn UL864 9th Editon listed of America. Mỗi tủ có 2 hoặc 4 SLC loop chứa tối đa 800 địa chỉ (1 hoặc 2 SLC loop cho tủ FireNet Plus). Sản phẩm này được thiết kế bằng cách sử dụng giao thức DCP tân tiến của Hochiki để liên lạc nhanh chóng, mang lại hiệu quả cao nhất khi sử dụng. Dưới đây là Hướng dẫn chi tiết sử dụng tủ trung tâm báo cháy Hochiki Firenet của chúng tôi.

I. Chức năng đèn hiển thị tủ trung tâm FireNet Hochiki

Fire: Khi có sự kiện cháy đèn sáng nhấp nháy màu đỏ
Ac Power On: Khi tủ được cấp nguồn AC đèn sáng màu xanh
Pre- Alarm : Khi có 1 đầu báo chuẩn bị báo cháy (sắp đạt ngưỡng báo cháy đèn sẽ sáng nhấp nháy màu vàng )
Fire Output Active: Các ngõ ra được kích hoạt khi có sự kiện cháy ( đèn sáng màu vàng )
On test: Đèn báo kiểm tra hệ thống ( Lamptest ) ,đèn sáng màu vàng
Panel sounder silenced: Còi bíp trên tủ tắt đèn sẽ sáng màu vàng
Delay Active: Thời gian trễ bắt đầu kích hoạt
More Event: Khi có báo cháy hoặc báo lỗi đèn sẽ sáng màu vàng
Point ByPassed: Có sự kiện bỏ qua thiết bị trên loop đèn sẽ sáng màu vàng
General trouble: Khi có tủ có lỗi đèn sẽ sáng ( lỗi chung ) đèn sẽ sáng màu vàng
System Trouble: Hệ thống báo cháy bị lỗi đèn sẽ sáng màu vàng

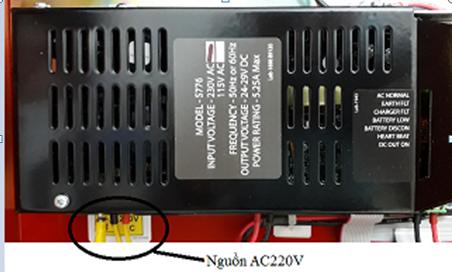

Power Trouble: Đèn báo lỗi phần nguồn ( mất nguồn AC hoặc mất nguồn Ắcquy)
NAC Trouble: Khi có lỗi ngõ ra NAC ( Thiếu điện trở giám sát …) đèn sáng
Supervisory Alarm: Khi có thiết bị giám sát kích hoạt
Key : chìa khóa vặn sang phải để vào level 2, thao tác các phím trên mặt tủ

II. Các phím chức năng điều khiển tủ báo cháy:

Fire Event: Phím xem sự kiện cháy ở Level 1
More Event: Phím xem sự kiện lỗi ở Level 1 ( khi có nhiều hơn 1 sự kiện )
Enter: Phím dùng để cài đặt trực tiếp trên tủ
Exit: Phím dùng để thoát ra màn hình chính
Re-Sound Alarm: Bật lại chế độ báo động khi tắt báo động ( Alarm Silence )
Alarm Silence: Dùng để tắt báo động
Panel Sounder Silence:Tắt còi bíp trên tủ
LampTest: Test các đèn hiển thị trên tủ
Reset: Reset lại hệ thống khi các sự kiện kết thúc
Fire Drill: Kích hoạt trạng thái báo động
Programmable function: Phím chức năng có thể lập trình được

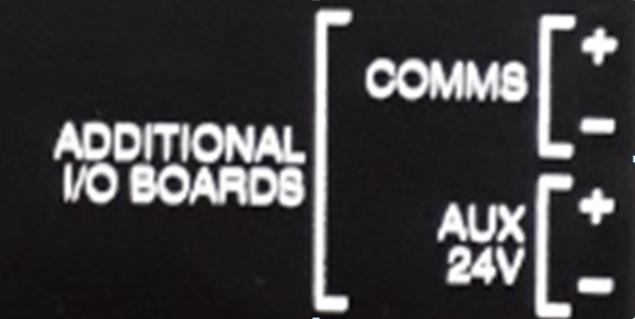

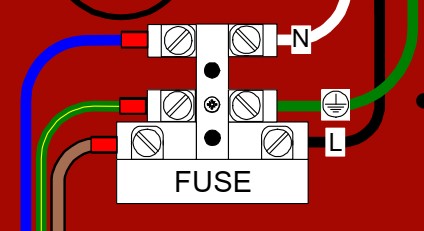

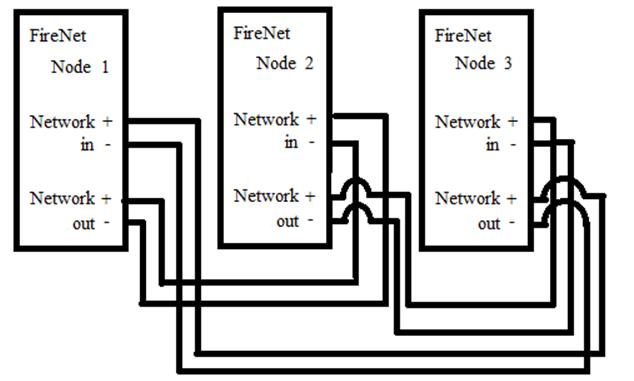

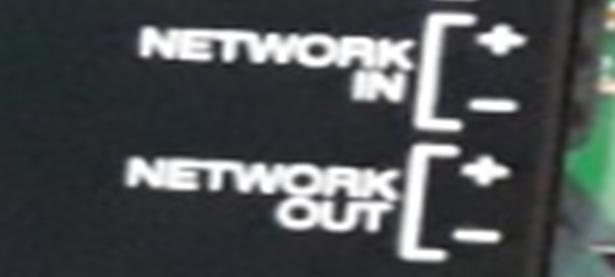

Các ngõ đấu nối trên tủ :

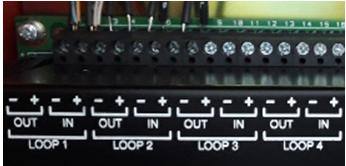

1 .Ngõ Loop:

Dùng để kết nối các thiết bị địa chỉ tương thích với hệ thống FireNet .VD Đầu báo khói SLR-24VN, DCD-135: Đầu báo nhiệt gia tăng và cố định, Nút nhấn báo cháy khẩn cấp địa chỉ DCP-AMS, Module cho đầu báo thường Hochiki DCP-CZM. vvv…

2 .Ngõ ra ( output )

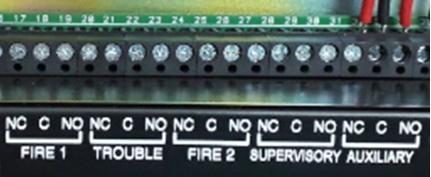

Ngõ relay : Có 5 Relay tiếp điểm khô có thể lập trình tùy theo mục đích sử dụng. Relay sẽ đóng tiếp điểm khi tủ TT báo cháy ,báo lỗi , thiết bị giám sát đầu báo carbon truyền tín hiệu về tủ
Fire 1 , Fire 2 , Trouble , Supovisory , Auxiliary

Relay Fire 2 có thể cài khi mất nguồn AC sẽ đóng tiếp điểm

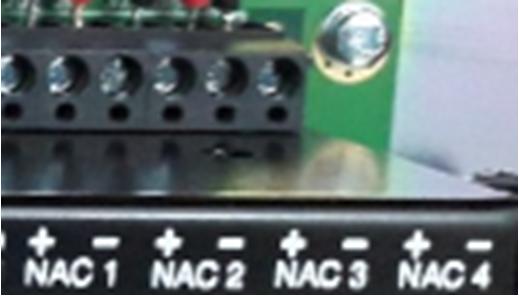

Ngõ NAC : Có thể lập trình tùy theo mục đích sử dụng.

VD như:

Xuất điện áp 24vDC-2.5A khi có báo cháy dung để đấu chuông ,còi ,đèn ,vv..

Cũng có thể cài đặt cấp nguồn 24vDc có thể reset được, dùng cho đầu báo Beam vv.. có điện trở giám sát cuối tuyến

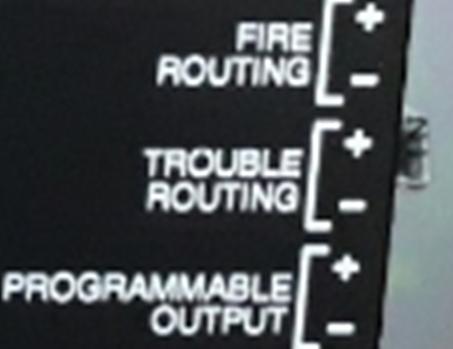

Ngõ Fire Routing, Trouble Routing ,Progamable output:

Các ngõ trên được lập trình để xuất điện áp 24VDC – 500mA tùy theo trạng thái của tủ báo cháy nó cũng giống như ngõ Relay. Ngõ Fire Routing, Trouble Routing được giám sát bằng điện trở 10k ở cuối tuyến.Ngõ Progamable output dùng diode 1N4004S để phân cực

3 .Ngõ vào ( input ):

Dùng để điều khiển tủ trung tâm báo cháy bằng tiếp điểm khô :
Có thể lập trình được để điều khiển tủ TTBC từ xa như : khi chập tiếp điểm tủ sẽ báo cháy , báo lỗi, hay reset tủ , test, tắt báo động , ngắt kết nối vv…..
